Olvasd át a dokumentációt!
A szerelési munkák megkezdése előtt nagyon fontos, hogy megvizsgáljuk a villamosmérnöktől kapott dokumentációt.
Így a munka megkezdése előtt kiszűrhető egy esetleges tervezési hiba vagy elírás, ezáltal időben lehet még korrigálni.
Ellenőrizd a kapott anyagokat!
Ha a kapott leírást átnéztük, fontos, hogy a szekrényszereléshez kiadott anyagokat is szemügyre vegyük. Mire van szükségünk a rajz alapján? Mindenből megvan a megfelelő mennyiség? Azt kaptuk, amit rendeltünk? Miután ezeket ellenőriztük, hozzákezdhetünk a szerelési munkához.
Kezdj a lakatosmunkával!

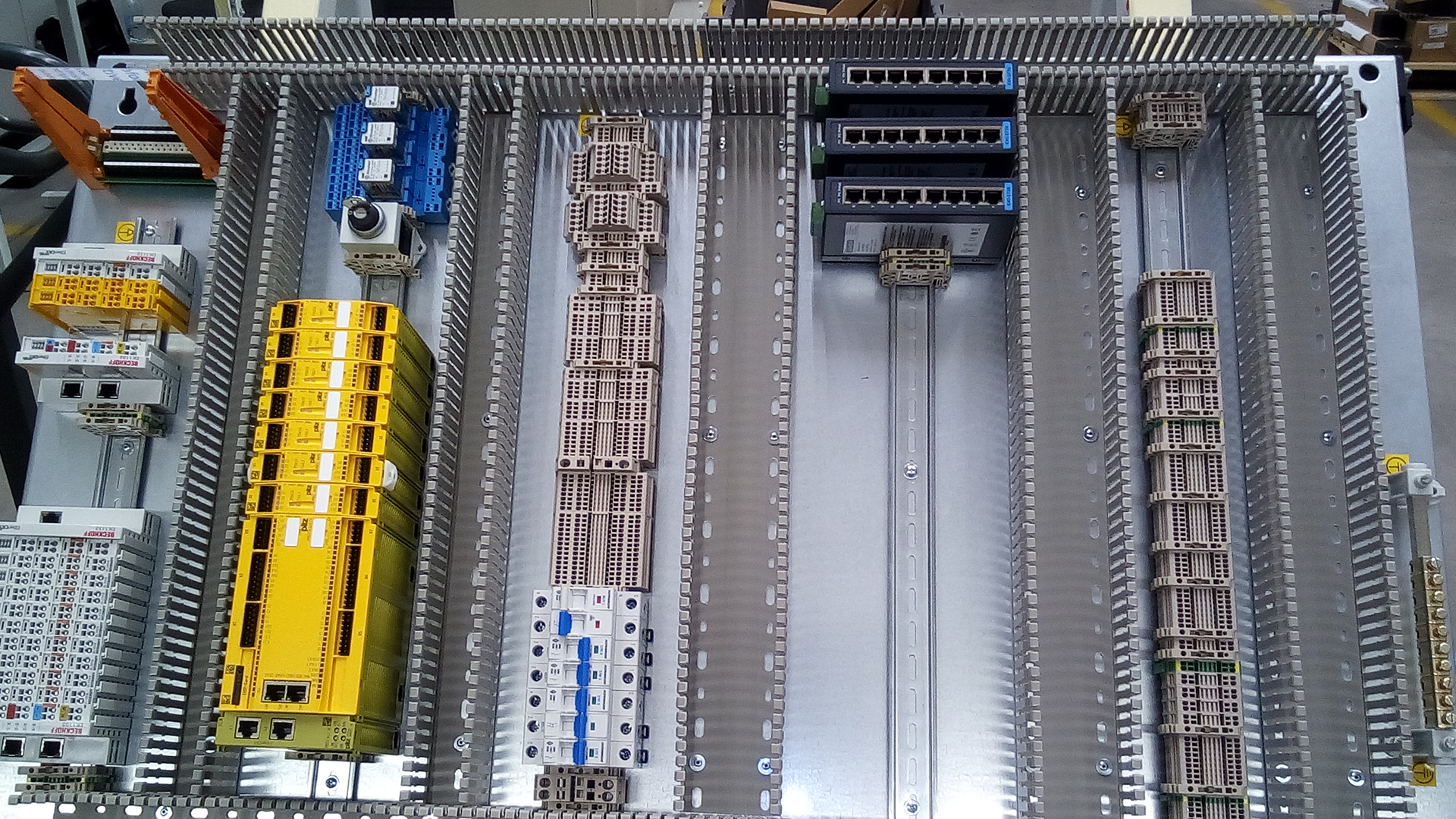

A szükséges anyagok ellenőrzése után a következő lépés a szerelőlap mechanikai szerelése. Jelöljük fel a vezetékek elrendezésére szolgáló fésűs csatornákat, valamint a kalapsíneket, majd rögzítsük őket!
Automatizálnál? Ezekre az alkatrészekre szükséged lehet...
Kövesd a rajzot!
Következhet a villamos szerelvények elhelyezése. Szerelés közben a biztonság kedvéért rendszeresen ellenőrizzük, hogy az összes jelölés megfeleljen a rajzon szereplővel!
Figyelj a vezetékekre!

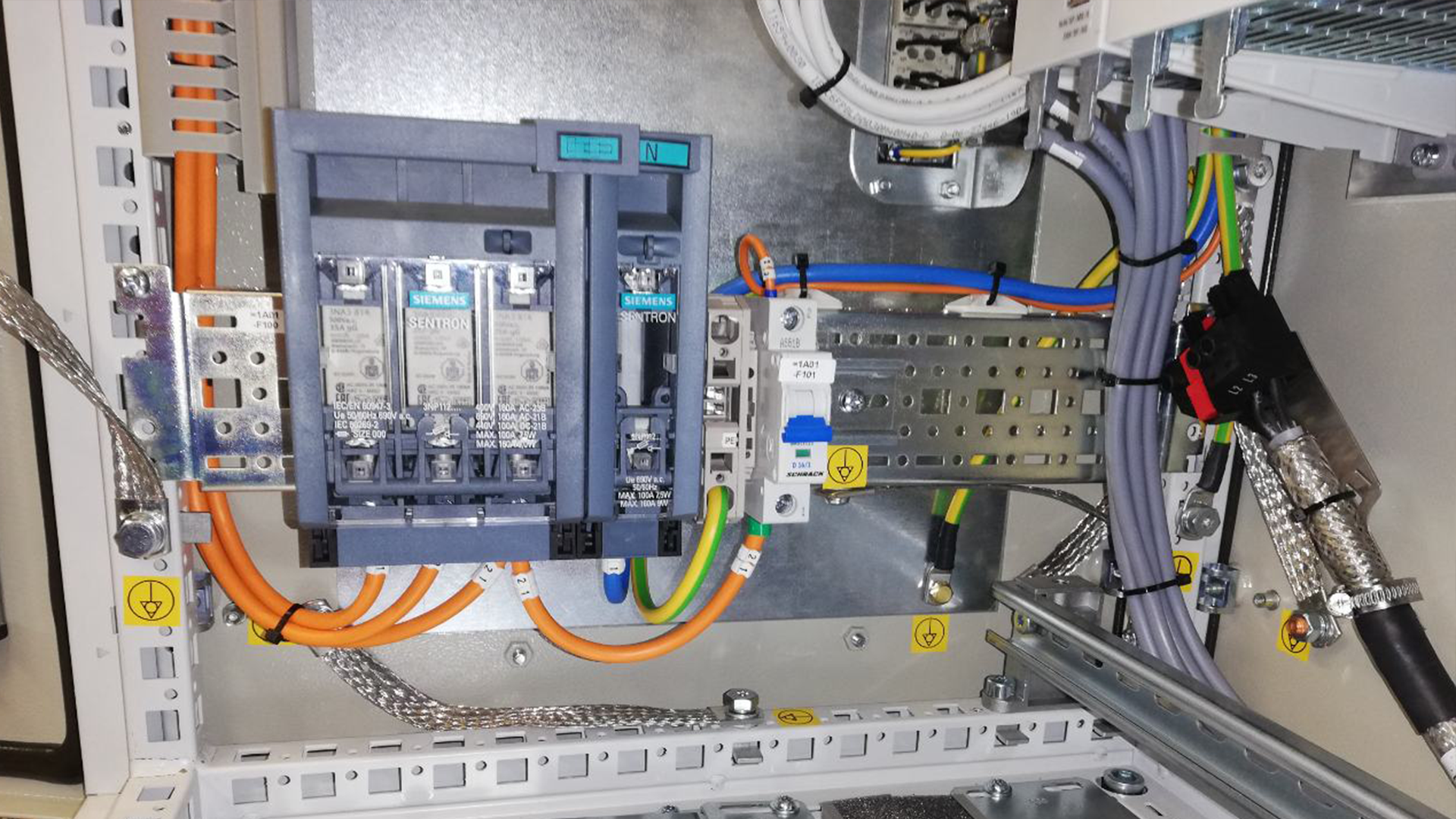

Ezen a ponton kezdhetjük meg a főáramkörű vezetékek huzalozását és az érjelölők elhelyezését. Nagyon fontos, hogy a vezetékek bekötésénél odafigyeljünk azok helyes csatlakozására. Tartsuk szemmel a vezetékek keresztmetszetét, és ha kétségünk merül fel , azonnal jelezzük a tervező felé!
A vezérlő áramkörök kialakításánál a vezetékek színjelölésére is figyeljünk! Jelöljük narancssárga színnel a lekapcsolás után is feszültség alatt lévő vezetékeket, és lássuk el őket a szükséges figyelmeztetésekkel!
Következő alkalommal a főáramkör és a vezérlő áramkörök kialakításával kezdünk, reméljük, nektek is hasznos volt ez az esettanulmány!
